Agent Sandbox 技术梳理：文件系统、隔离底座、快照与内存恢复（WIP）

sandbox

本文处于WIP；后续会找时间再更新喵

sandbox大概是一个比较好玩的物件

需求主要如下

  • 云上Agent在服务器上运行
  • RL场景下的Agent

前置

对于Sandbox而言，特点非常的鲜明

  • 沙盒创建请求是脉冲式、突发的；
  • 启动后 CPU 大部分时间闲置，内存却需要持续驻留；
  • Agent 执行环境种类多，基础镜像复用率低；
  • 任务执行时间长，训练还可能因资源抢占而中断

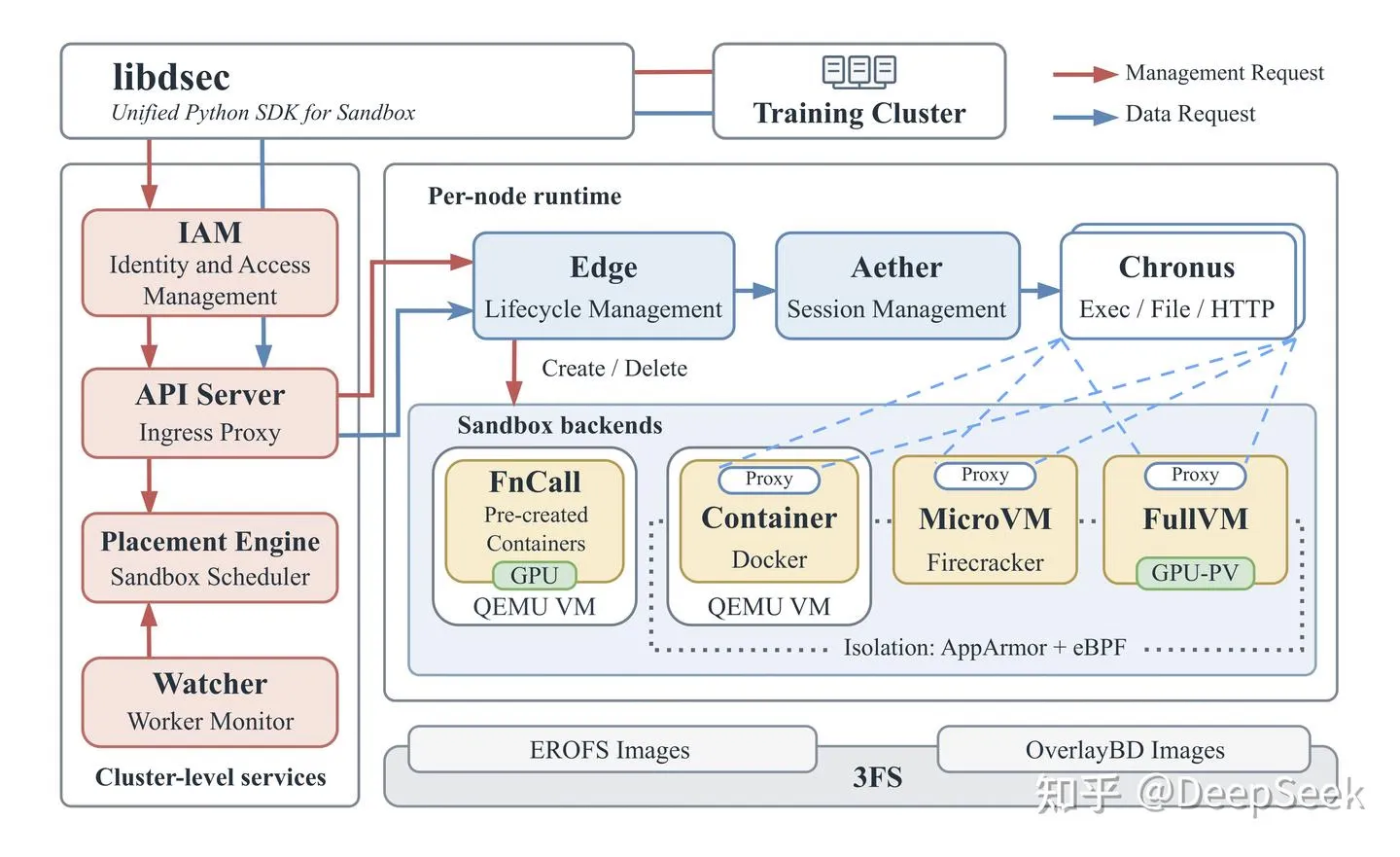

想要最完整的了解 Sandbox 用来做什么，可以看看DSec的样子

libdsec 架构图

存储

存储得从文件系统开始入手，调用open("/data/file.txt") 之后抽象依次从应用层到底层

  • 应用程序（open()/ read()/ write系统调用） ->
  • VFS虚拟文件系统层（统一的文件操作接口） ->
  • 具体文件系统（XFS/ ext4/ btrfs）（逻辑块 -> 物理块 映射）->
  • 物理存储设备（SDD/ HDD/ NVMe）

通识

  1. 文件系统不会按字节读写磁盘，而是按块（Block） 为单位；常见块大小为 4KB
  2. 一个 inode 对应一个文件/目录；存储文件元数据（inode 编号、文件类型、权限、大小、时间戳）（指向数据块：文件名和文件内容）
  3. 一个 inode 需要记录”文件内容分布在哪些数据块上”；但inode大小有限，不可能直接存下大文件的所有块号；因此采用 多级索引
  4. 目录本身也是一种文件，但它的内容是目录项（Directory Entry, dentry） 的列表；（文件名和文件内容通过 inode 间接关联）

（每个目录项包含 文件名 -> inode 编号）

访问data/temp.txt 内核解析过程如下

  • 从 根目录的 inode 开始 -> 从根目录的数据块中找到 data 这个目录项 -> 获取其 inode编号 -根据 inode找到其数据块 -> 从data目录的数据块中找到 temp.txt 的 inode -> 获取数据块指针，从数据块中读取文件内容

文件系统（xfs/ext4）

以 绿导师的说法；文件系统 -> 磁盘上的数据结构；

因此我们可以根据通识部分的内容 很浅显的了解一下 xfs & ext4

ext4

  • 预分配 inode 表；ext4 在格式化时就会固定分配好所有inode（所以如果文件数量超过预分配的 inode数，即使磁盘还有空间也无法创建新文件）
  • 块映射；inode 通过多级索引记录文件的数据块的位置，每个数据块在inode占一个条目
  • 延迟分配；ext4写入数据时，不立即分配数据块，而是先写入 page cache，等实际刷盘时再分配

xfs

  • 动态分配 inode;
  • 用 extent (区段)记录一段连续的数据块（结构：[起始块号，长度]）
  • XFS 将文件系统划分为多个分配组（AG），每个 AG 有独立的 inode 空间和数据空间（方便并发）

虚拟化

gVisor

google开源的Linux内核，塞在 容器和宿主机之间，跑在一个独立的 OCI runtime runsc 里，和 runc 平级；因此对于 docker/ K8s 都可以实现无感切换；

在用户空间重新实现 Linux 系统调用接口，拦截所有应用行为，不需要硬件虚拟化

  • Sentry：采用Go重写的 Linux 内核，自己管 PID表，内存管理，调度，信号，namespace，文件系统，netstack
  • 用软件隔离，灵活度高，但 syscall 兼容性有边界

gVisor 代码与文档入口：

路径说明
runsc/OCI运行时入口
pkg/sentry/用户态内核实现
pkg/tcpip/netstack实现
gvisor.dev官方文档

Firecracker

有AWS造的 microvm，相对于完整的QEMU，只保留了 4 个 VirtIO 设备

  • 网卡（net）
  • 磁盘（block）
  • 串口（console）
  • 定时器（timer）

然后稍微了解了一下Firecracker的接口；

  • 采用 UDS 传输，语义上是标准 HTTP/JSON
  • Firecracker API 的每个端点都标注了 Pre-boot only（VM 未启动时（配置类资源）） 或 Post-boot only（只允许 PATCH 做受限的部分更新）
  • 设计上把配置（PUT）、运行调控（PATCH）、快照（含 UFFD 懒加载与外部脏页读取）拆成了可组合的原语
Terminal window
SOCK=/tmp/fc-test.sock


# ① 内核
curl -s --unix-socket $SOCK -X PUT http://localhost/boot-source -d '{
  "kernel_image_path": "/opt/vmlinux",
  "boot_args": "console=ttyS0 reboot=k panic=1 pci=off"
}'


# ② 机器规格（vcpu 1-32，默认 1 vCPU / 128 MiB）
curl -s --unix-socket $SOCK -X PUT http://localhost/machine-config -d '{
  "vcpu_count": 2, "mem_size_mib": 512
}'


# ③ 根文件系统
curl -s --unix-socket $SOCK -X PUT http://localhost/drives/rootfs -d '{
  "drive_id": "rootfs", "path_on_host": "/opt/rootfs.ext4",
  "is_root_device": true, "is_read_only": false
}'


# ④ 网卡（host_dev_name 是宿主机上已建好的 TAP）
curl -s --unix-socket $SOCK -X PUT http://localhost/network-interfaces/eth0 -d '{
  "iface_id": "eth0", "host_dev_name": "tap0", "guest_mac": "06:00:AC:10:00:02"
}'


# ⑤ 点火
curl -s --unix-socket $SOCK -X PUT http://localhost/actions -d '{
  "action_type": "InstanceStart"
}'


# ⑥ 确认状态
curl -s --unix-socket $SOCK http://localhost/
# → {"app_name":"Firecracker","id":"...","state":"Running","vmm_version":"1.15.1"}

sandbox

从K8s的 Sandbox的 CRD来说；

SandboxTemplate -> SandboxWarmPool（预热） -> SandboxClaim -> Sandbox（实例）

很自作主张的，将一个 Sandbox系统分成 四个部分

Agent Sandbox = 隔离底座 + 快照 + 网络管控 + 控制面

隔离底座

runc (容器, 共享内核) ── gVisor (用户态内核, syscall 拦截) ── Kata (K8s 里的 VM) ── microVM (专用 VMM)

AgentENV(kvcache-ai/AgentENV)采用的是microVM的firecracker，沿用上游 VMM，自己只驱动 REST API；相对于CubeSandbox来说，并没有像CubeVM（RustVMM + Cloud Hypervisor 定制），<60ms 冷启动和完全可控的恢复路径；

快照

rootfs

镜像怎么变成可写的盘

  • 层模型（AgentENV）：rootfs = lower 层栈 + writable upper，写全进 upper。seal upper → 新 lower。优点是层可跨快照复用、可去重、可懒加载、可 P2P 分发；代价是要自己实现 LSMT 格式和索引
  • reflink 模型（CubeSandbox）：整个 rootfs 是一个文件系统，FICLONE ioctl 让新快照共享 extent。优点是O(1)、内核帮你做、实现极简；代价是层间 dedup 粒度粗、跨节点分发是整个文件系统增量

内存快照

捕获：VM 运行中/暂停时，怎么拿到内存？

恢复：怎么让新 VM 快速”拥有”这份内存？

方案谱系（从 naive 到工程化）：

  1. 全量内存 dump（原生 FC/E2B 早期）

    捕获=写几个 GB 文件，恢复=全量读回。慢，存储贵。

  2. uffd lazy restore（Firecracker 原生）

    恢复时不读内存，guest 缺页时 VMM 通过 uffd 向宿主要页。

    AgentENV 把这条路径标为 dead_code，uffd-core crate 整个移出 workspace。

    为什么弃用：uffd 每次缺页一次 IPC，首访延迟高，且自己成了内存路径的单点。

  3. 块设备 + mmap COW（AgentENV 的方案，已验证）

    捕获: FC Pause → 拿 dirty-memory-ranges（fork patch 的 API）

    → process_vm_readv 直接从 FC 进程读脏页

    → 写成 overlaybd 层（增量 只写脏页）

    恢复: 内存层栈 → 只读 ublk 块设备 → FC 以 File backend mmap 它

    → guest 首次写页时内核 COW 到匿名内存 → 底层设备永不被改

    加成: 同模板的所有沙箱共享同一内存设备 → page cache 复用

    • startup pack 预热首批要读的页

  4. 脏页增量 + reflink（CubeSandbox）

    只持久化 dirty anonymous pages，未变页通过 reflink 与模板共享；

    CubeShim 做”原地快照”支撑 auto-pause；恢复走 RustVMM restore 路径

K8s agent-sandbox: 无（roadmap 里的 hibernation 就是想做这个）

内存恢复的核心权衡是”恢复时读多少”vs”运行时缺页多快”。AgentENV 用块设备把”恢复”摊销成 page cache 页的常态 I/O（还白拿了跨沙箱共享），CubeSandbox 用”只存脏页 + 模板共享”压缩存储。两种都比 uffd 的工程表现好

对于 网络管控 + 控制面；

前者主要几种技术手段，相对来说都很常见

  • 每沙箱 netns：VM eth0↔tap↔veth↔宿主；宿主 iptables MASQUERADE
  • 纯 eBPF：TAP 上三个 TC程序（from_cube/from_world/from_envoy）
  • CNI pod 网络 + NetworkPolicy

然后采用reverse proxy + 路由头，就可以接入数据面，把外部请求送入 Sandbox

后者根据具体情况用go自建 schedule 即可，更多技术点更倾向于业务逻辑上

Final

因此对于完成一个sandbox来说，快照/存储 + 虚拟化手段应该才是技术选型上的要求，而对于 自己造VM，可能会有点过于奢侈了，对于Linux底层的逻辑也需要更加的熟悉，笔者还是个菜鸡，因此只能到这里了…

如果后面会的更多或许还能写的更多吧
